22 x optical zoom, 2x digital zoom, progressive scanning 1/3 inch CCD ,Horizontal Resolution (color) : 600 TVL (720P output), penetrate the fog function , Minimum Illumination (color) : 1.4 lx, backlight compensation (BLC) 1 million pixels, digital interface .
* 22X optical zoom
* Million pixels progressive scanning CCD
* Minimum sensitivity 0.5 lx
* Through the fog function
* The dual control protocol
* Digital output
* Operating temperature: -10-60°
Feature:
| Model |
DI-SC116 |
| SYSTEM |
PAL |
| Image Size |
6.0mm opposite angles(1/3inch) |
| progressive scanning |
Yes |
| output pixels/frame rate |
1384*746(1.00M) 1296*736(0.95M) |
| Optical lenses |
22X |
| ZOOM RATIO |
22X2 |
| actual F value |
4.4~96.8mm |
| Angle of view of the actual level |
62.9(w)~3.1(t) |
| F-value |
F1.4(w)~F3.6(t) |
| Zoom speed(Manual) |
1.5s(soft) |
| Zoom speed(Tracking the preset mode) |
1.5s(soft) |
| Minimum object distance |
0.01m(w)-3m(t) |
| Minimum Illumination |
IR-CUT On 0.5lx(1/30s) 0.005lx(1/4s) |
| Manual(Far/near) |
support (soft) |
| Focus |
Wide -1m(t)-0.01m(w) |
| Day/night switch |
| Auto |
Pro.AER+ |
| Manual(On/Off) |
Support(soft) |
| Life |
| Zoom/focus/aperture |
500k loop |
| Infrared optical filter move |
50k loop |
| DSP |
| DSP CUP |
DSP-8 |
| serial port |
mode:rate , RS232: 57.6K/38.4K/19.2K/9.6K/4.8K*bps RS232C logic level:3.3V |
| Digital Slow Shutter |
Yes |
| wide dynamic range |
On/Off(default) |
| mirror image |
On/Off(default ) |
| Flip Vertical |
On/Off(default ) |
| Image Rollover |
On/Off(default ) |
| Image Freeze |
On/Off(default ) |
| Privacy masking |
On/Off(2 zone 2-D/8 zone 3-D(4/1 screen)(soft) |
| Activity detection |
On/Off |
| FNR |
Yes |
| Multi-user setting |
111 |
| Dynamic point to cancel |
Yes |
| electronic shutter |
| Auto |
1/15s-1/4ks |
| Auto(+Digital Slow Shutter ) |
1/4s-1/4ks |
| Manual |
1/4s-1/10ks |
| diaphragm |
Auto |
| Backlight compensation |
On/Off(default ) |
| White Balance |
Auto |
| horizontal resolution |
800 TVL(1280 X 960) |
| The minimum sensitivity |
| IR-cut On(1/30s) |
1.8lx |
| IR-cut Off(1/4s) |
0.02lx(1/4s) |
| condition |
F1.6(W),50 IRE |
| Sync System |
Internal/line lock(50Hz) |
| Power |
| supply voltage |
9~12V DC |
| supply current (9V DC) |
330mA(All motor does not work) |
| 450mA(Focus/zoom motor activity) |
| 650mA(Focus/zoom/infrared filter motor movement) |
| Maxim Power Consumption(9V DC) |
3.0W-5.9W |
| Video Output |
| analog output |
- |
| digital output |
YUV422,Y8bit+C8bit |
| output interface |
|
| digital output |
36pin/40pin |

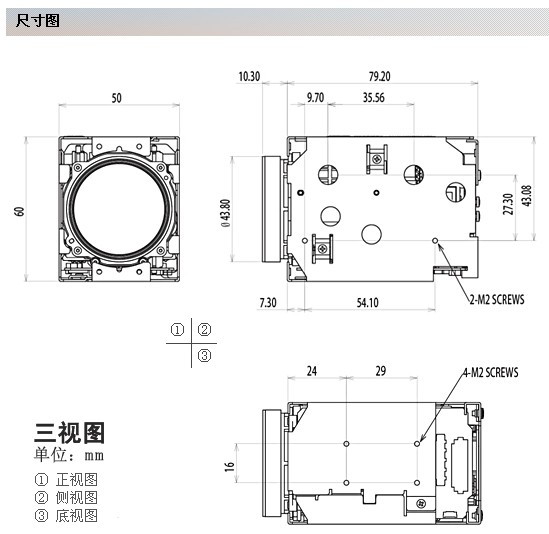

| Size |
50*60*89.5mm |
| Weight |
260g |
| interface number |
3(analog: 9pin FFC/digital: 36 pin FFC&40pin MINI COAXIAL CABLE ) |
| Operating temperature (Recommend ) |
-10~60℃ |
| Storage Temperature |
-20℃~60℃ |
基本规格
| 机型 |
DI-SC116-C |
| 图像传感器 |
| 图像尺寸 |
1/3"逐行扫描CCD（对角：6mm） |
| 总像素 |
1348×746（1.00M） |
| 有效像素 |
1296×736（0.95M） |
| DSP |
DSP8+FPGA |
| 水平分辨率 |
600TVL（720p输出） |
| 镜头 |
| 光学变焦倍率 |
22x光学变焦，2x数字变焦 |
| 实际f值 |
4.4*～96.8mm |
| 水平视野角 |
62.9° (W) *～ 3.1°(T) |
| F值 |
F1.4(W)～F3.6(T) |
变焦速度（手动）
（预设：追踪/非追踪） |
参见产品详细规格 |
| 参见产品详细规格/1.5s |
| 视频聚焦 |
自动*/手动（远/近） |
| 最小焦距 |
0.01m（W）*～3m（T） |
| 日/夜转换（IR-cut） |
自动*（Pro.AER+*/AER）/手动 |
| 最低照度 |
（条件：F1.4（W）,50 IRE） |
| IR-cut 开 |
0.5 lx（1/30s） |
| IR-cut 关 |
0.01 lx（1/4s） |
| 光圈控制 |
| 自动* |
可设置偏移量 |
| 手动 |
F1.4-F32（曝光优先） |
| 快门速度 |
| 自动* |
参见产品详细规格 |
| 手动 |
1/4-1/10ks（快门优先） |
| AGC控制 |
| 自动* |
可设置最大值 |
| 手动 |
0-35dB（AGC优先） |
| 功能 |
| 白平衡（WB） |
自动*/手动 |
| 宽动态（WDR） |
OFF*/ON |
| 透雾 |
OFF*/ON |
| 背光补偿（BLC） |
OFF*/ON |
| 数字慢快门（DSS） |
有 |
| 帧输出 |
- |
| 帧降噪（FNR） |
OFF*/ON |
| 慢响应自动曝光（Slow AE） |
1x*～254x |
| 图像防抖动（EIS） |
- |
| 图像翻转 |
OFF*/ON |
| 镜像 |
OFF*/ON |
| 垂直翻转 |
OFF*/ON |
| 图像冻结 |
OFF*/ON |
| 黑白（B&W） |
OFF*/ON |
| 隐私屏蔽（*1） |
OFF*/ON
[3D:8区域/360°（4区域/屏）] |
| 固定隐私屏蔽 |
- |
| 标题显示 |
- |
| 行为跟踪 |
OFF*/ON |
| 活动检测（*1） |
OFF*/ON |
| 多用户设定 |
有（max.111） |
| 动态消除亮点 |
有 |
| 信噪比（亮度） |
- |
| 同步方式 |
内同步 |
| 命令协义 |
EAP*/AFP |
| 视频输出 |
| 模拟输出 |
- |
| 数字输出 |
YUV422,Y8bit+C8bit |
| 输出接口 |
| 模拟输出 |
- |
| 数字输出 |
36pin/40pin |
| 寿命 |
| 变焦/聚焦/光圈 |
1000k循环 |
| 红外滤光片移动 |
50k循环 |
| 电源（＠25℃） |
| 供电电压 |
DC 9-12V |
| 供电电流 ＠9V |
330mA |
| 最 大 ＠9V |
650mA |
| 功 耗 ＠9V |
3.0 W |
| 最 大 ＠9V |
5.9 W |
| 工作温度 |
-10℃-60℃ |
| 存储温度 |
-20℃-60℃ |
| 重量 |
约 260g |
| 外形尺寸（W×H×D） |
50×60×89.5 mm |
- *
- 默认模式
- *1
- 隐私屏蔽与活动检测不能同时使用
